[筆記/第四週] 電阻之旅

2013/10/01 Tue. Week.4 電阻之旅

什麼是電阻：
電荷在移動時會因碰撞而有能量耗損的現象，
我們把這個現象用電阻來解釋。

電阻的單位：歐姆（Ω）

導體電阻值：
電阻值會因為材料、導體長度、截面積與溫度有關。
理論在絕對零度下電阻值將趨近於零。

電阻值關係式：
電阻率（Ω - m）* 導線長度（m） = 截面積（m²）* 電阻值（m）

溫度與電阻：
從圖3-7可推導出關係式 R1/(T1-T) = R2/(T2-T)
也可以表示為 m = 溫度係數 * R1 （m為ΔR/ΔT，也就是圖形的斜率）
或 R2 = R1 * (1 + α * (T2 - T1))

電線：
美國規範標準為AWG，數字越大表示直徑越小，相對電阻值就越大。
電線有分單芯線與多芯線，因為單芯線有金屬疲乏之物理現象，
所以大部份的電線都採多芯線。

圓密爾、平方密爾：
在美國的AWG規範下，發展出了稱為圓密爾與平方密爾的單位，
1圓密爾=直徑為1密爾的圓，1平方密爾=邊長為1密爾的正方形區域。

電阻的種類：
首先，電阻分成固定電阻與可變電阻和其他較特殊的電阻。
固定電阻有固定的電阻值，而可變電阻則可透過調整旋鈕等方式來改變其電阻值。

固定電阻：
常見的固定電阻為碳芯電阻，其精準度較低但因製程容易且成本低而普遍使用。
為了某些需要更精確的電阻值之場合，較昂貴的精確電阻被製造出來，
有碳膜、金屬膜、氧化金屬膜等材質以及繞線、積體電路等封裝方法，
這些材質決定了電阻的精確度，封裝方法則與溫度溫度散熱有關（體積與溫度取捨）

可變電阻：
可變電阻最常見的地方就是音響、喇叭的音量調整旋鈕，
或是白熾燈泡的亮度調整旋鈕。

其它特殊電阻：
除了以上兩種電阻之外，還有二極體、光敏電阻、熱敏電阻、壓敏電阻…等。
二極體不是電阻但含有電阻，和電阻不同的是其具有方向性，可以用單行道來比喻。
正向電流可以通過，但逆向電流會被二極體擋下來，以極小的電流通過（最大電阻）

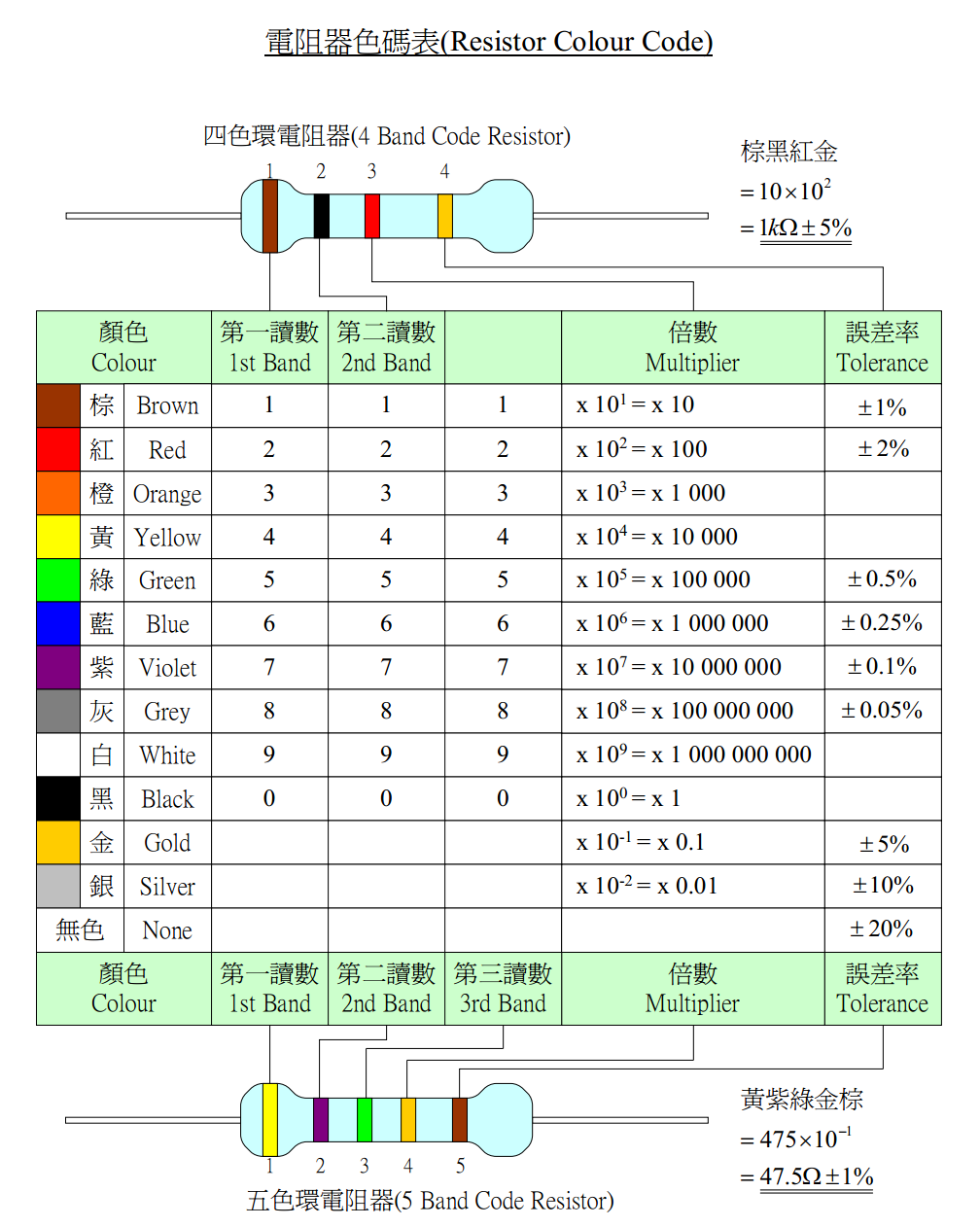

電阻色碼表：

來源：http://www.ksmak-sir.com/pdf/resistor_c_code.pdf
